Подшипник 8306
Характеристики товара

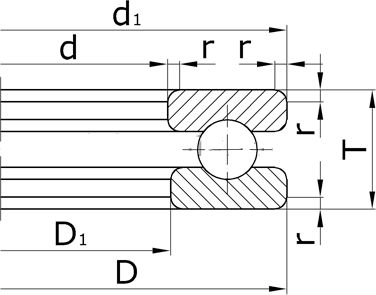

Радиус монтажной фаски подшипника, r:
1.5 мм
Статическая грузоподъемность, C0:
55000 Н
Динамическая грузоподъемность, C:
38000 Н
Масса подшипника, m:
0.27 кг
Высота подшипника, T:
21 мм
Диаметр отверстия тугого кольца, d:
30 мм
Наружный диаметр тугого кольца, d1:
60 мм
Наружный диаметр свободного кольца, D:
60 мм
Диаметр отверстия свободного кольца, D1:
30.2 мм
Цена по запросу ₽
Обозначение по ГОСТ: 8306.
